لطالما شكّل التحكم في الارتفاع أثناء رحلات الطائرات بدون طيار منخفضة الارتفاع، أو الهبوط الدقيق، أو العمليات فوق تضاريس معقدة، تحديًا كبيرًا. وقد واجه العديد من طياري الطائرات بدون طيار هذه التحديات: أجهزة استشعار بالموجات فوق الصوتية تُعطي قراءات متقلبة للارتفاع بالقرب من المباني، ومقاييس الضغط الجوي تتأثر بتغيرات الرياح ودرجات الحرارة، وتعطل نظام الليدار في الأجواء الضبابية. ولضمان تحليق الطائرات بدون طيار بثبات على ارتفاعات منخفضة، غالبًا ما تكون أجهزة الاستشعار التقليدية غير كافية.

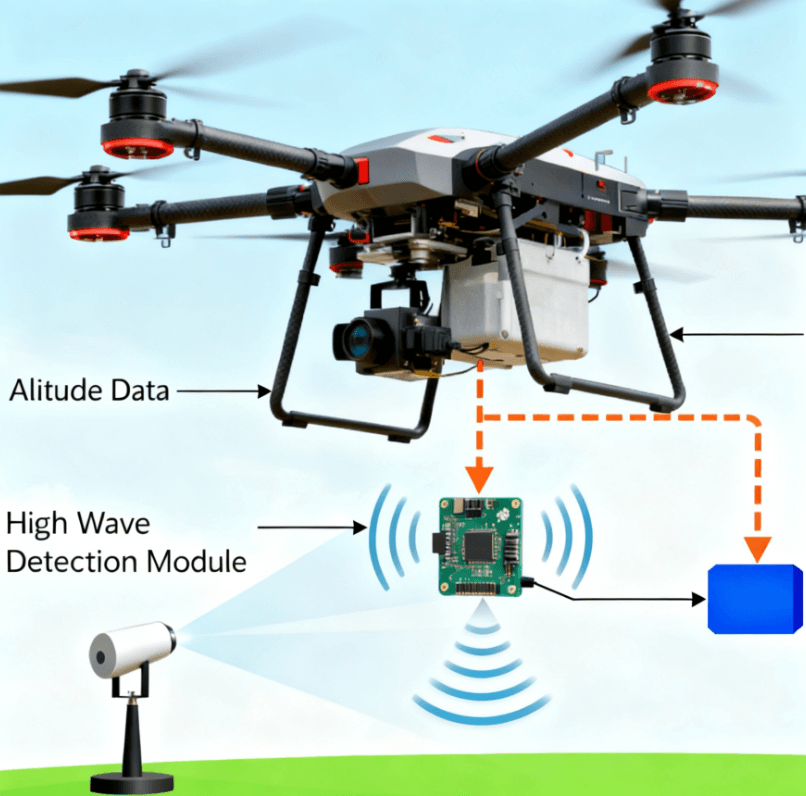

يُعالج رادار الموجات المليمترية U200A هذه التحديات. فهو يعمل بكفاءة في جميع الظروف الجوية، ويُوفر بيانات عالية الدقة للارتفاعات في الوقت الفعلي، ويُقدم قيمة واضحة لمُصنّعي الطائرات بدون طيار، ومُدمجي الأنظمة، وحتى مُحبي الطائرات بدون طيار الذين يُحبّونها بأنفسهم.
التحديات في عمليات الطائرات بدون طيار منخفضة الارتفاع
تواجه الطائرات بدون طيار ثلاثة تحديات رئيسية عند الطيران بالقرب من الأرض:
تحليق غير مستقر
أجهزة الاستشعار بالموجات فوق الصوتية التقليدية معرضة لانعكاسات متعددة المسارات بالقرب من المباني أو الأرض، مما يتسبب في ارتفاع تحليق غير ثابت. حتى الأخطاء الصغيرة قد تؤثر على التصوير الجوي أو الرش أو مهام التفتيش.صعوبة متابعة التضاريس
عند الطيران فوق التلال أو الأراضي غير المستوية أو أوراق الشجر الكثيفة، لا يتمكن مستشعر واحد في كثير من الأحيان من اكتشاف تغييرات التضاريس بدقة، مما يؤدي إلى الانحراف عن مسارات الطيران الآمنة.التدخل البيئي
تواجه المستشعرات البصرية ومستشعرات الليدار صعوبة في ظروف الضباب أو المطر أو الغبار، مما يُنتج قياسات غير موثوقة. وفقًا لدراسة IEEE لمستشعرات الطائرات بدون طيار ، يحافظ رادار الموجات المليمترية على استقرار القياسات في ظل الظروف البيئية الصعبة، مما يجعله مثاليًا لعمليات الطائرات بدون طيار على ارتفاعات منخفضة.
كيف يعزز رادار الموجات المليمترية دقة الطائرات بدون طيار
يعمل جهاز U200A في نطاق 77-81 جيجاهرتز باستخدام تقنية الموجة المستمرة المعدلة تردديًا (FMCW). ويساهم هذا الجهاز في حل التحديات المذكورة أعلاه:
دقة عالية
يحافظ على دقة ±0.2 متر حتى أثناء التحليق على ارتفاعات منخفضة أو فوق التضاريس المعقدة.نطاق قياس واسع
يغطي مسافة من 0.2 متر إلى 200 متر، وهو مناسب للرحلات الجوية المنخفضة والمتوسطة الارتفاع.الموثوقية في جميع الأحوال الجوية
يؤدي أداءً ثابتًا في ظروف الضباب والمطر والغبار والإضاءة المنخفضة.استجابة سريعة
بفضل معدل التحديث البالغ 20 هرتز، تتلقى الطائرة بدون طيار بيانات الارتفاع في الوقت الفعلي تقريبًا للتحكم الدقيق.
تفضل بزيارة صفحة حلول الطائرات بدون طيار من Linpowave للاطلاع على تجارب عملية في مجال التكامل. باختصار، يمنح نظام U200A الطائرات بدون طيار "عينًا استشعارية للارتفاع"، مما يُحسّن السلامة والموثوقية.
المواصفات الرئيسية لـ U200A والتجربة العملية
| المعلمة | مواصفة | ملحوظات |
|---|---|---|
| نطاق التردد | 77–81 جيجاهرتز | مقاومة عالية للتداخل، تشغيل في جميع الأحوال الجوية |
| نطاق القياس | 0.2–200 متر | مناسب للرحلات الجوية المنخفضة والمتوسطة الارتفاع |
| دقة | ±0.2 متر | في ظل الظروف النموذجية |
| معدل التحديث | 20 هرتز | ملاحظات الارتفاع في الوقت الحقيقي |
| الواجهات | TTL/CAN/RS422 | متوافق مع وحدات التحكم في الطيران الشائعة |
| بيئة التشغيل | -40~85 درجة مئوية، 5-90% رطوبة نسبية | موثوق بها في ظل الظروف القاسية |
| الأبعاد / الوزن | 70×50×5.5 مم / ~10 جم | خفيف الوزن وسهل التركيب |
نصائح التثبيت والتكامل
من خلال الخبرة العملية، هناك بعض التفاصيل التي تحدث فرقًا كبيرًا:
زاوية التركيب : حافظ على الرادار مواجهًا للأرض وتجنب إمالةه إلى ما هو أبعد من مجال رؤيته الرأسي.
مطابقة الواجهة : حدد TTL أو CAN أو RS422 وفقًا لوحدة التحكم في الطيران الخاصة بك؛ قم بالاختبار على الأرض قبل الطيران.
الاختبار على ارتفاعات منخفضة : على الرغم من أن الوحدة قادرة على القياس حتى ارتفاع 0.2 متر، إلا أن الاختبار الحقيقي على ارتفاع أقل من 5 أمتار يضمن تحليقًا مستقرًا.
دمج المستشعرات : يمكن أن يؤدي التكامل مع أجهزة الاستشعار IMU أو GPS أو البصرية إلى تحسين الدقة والسلامة بشكل أكبر.
التطبيقات في العالم الحقيقي
هبوط دقيق
يمكن للطائرات بدون طيار اكتشاف ارتفاع منصة الهبوط تلقائيًا، مما يضمن هبوطًا سلسًا حتى على أسطح المنازل أو أسطح السفن.الرش الزراعي
تضمن ردود الفعل المتعلقة بالارتفاع في الوقت الفعلي الرش المتساوي على الأراضي الزراعية غير المستوية.فحص خطوط الطاقة
تحافظ وظيفة تتبع التضاريس على ثبات الطائرة بدون طيار على طول خطوط الطاقة أو شفرات توربينات الرياح، مما يقلل من مخاطر الاصطدام.
تشير دراسات مثل بحث تتبع التضاريس باستخدام الطائرات بدون طيار التابع لوكالة ناسا إلى فعالية رادار الموجات المليمترية في العمليات المتعلقة بالتضاريس المعقدة.
قيمة الصناعة والعائد على الاستثمار
يقدم استخدام رادار الموجات المليمترية U200A فوائد واضحة:
تقليل مخاطر الحوادث : تساعد القياسات الدقيقة للارتفاع على تقليل أخطاء الهبوط أو الاصطدام.
زيادة الكفاءة التشغيلية : تعمل عمليات التحليق الآلي على ارتفاعات منخفضة ومتابعة التضاريس على تقليل التدخل اليدوي.
فعّال من حيث التكلفة : بالمقارنة مع إعدادات أجهزة الاستشعار المتعددة، فإن جهاز U200A خفيف الوزن ومتكامل للغاية وسهل التركيب ويتطلب الحد الأدنى من الصيانة.
الأسئلة الشائعة
س1: ما مدى دقة U200A على ارتفاع أقل من 5 أمتار؟
ج: تظل الدقة عند حوالي ±0.2 متر في ظل الظروف النموذجية، ولكن يوصى بإجراء اختبار في العالم الحقيقي.
س2: كيف يتفاعل مع وحدات التحكم في الطيران؟
ج: يدعم TTL وCAN وRS422؛ ويتم توفير SDK والوثائق للتكامل.
س3: هل يمكن تشغيله في الضباب أو المطر؟
ج: نعم، يتميز رادار الموجات المليمترية بمقاومته العالية للتداخل البيئي.
س4: ما هو استهلاك الطاقة؟
ج: حوالي 2 وات، ويدعم مدخلات الطاقة 5 فولت/1 أمبير، أو 12 فولت/0.5 أمبير، أو 13–30 فولت.
س5: هل التخصيص متاح؟
ج: نعم، يمكن تخصيص نطاق القياس أو واجهة الإخراج أو ميزات البرامج الثابتة لتلبية متطلبات الطائرات بدون طيار.
الخاتمة والخطوات التالية
يوفر رادار الموجات المليمترية U200A للطائرات بدون طيار استشعارًا فوريًا وعالي الدقة للارتفاعات في جميع الأحوال الجوية. يتميز بخفة وزنه وسهولة تركيبه وموثوقيته العالية، مما يجعله رفيقًا مثاليًا للتحليق على ارتفاعات منخفضة، وتتبع التضاريس، والهبوط الدقيق.
لجعل رحلات طائراتك المسيرة أكثر أمانًا ودقة، نزّل ورقة بيانات U200A أو تواصل معنا للحصول على حلول مخصصة. دع طائرتك المسيرة "ترى" ارتفاعها بدقة.
