مقدمة

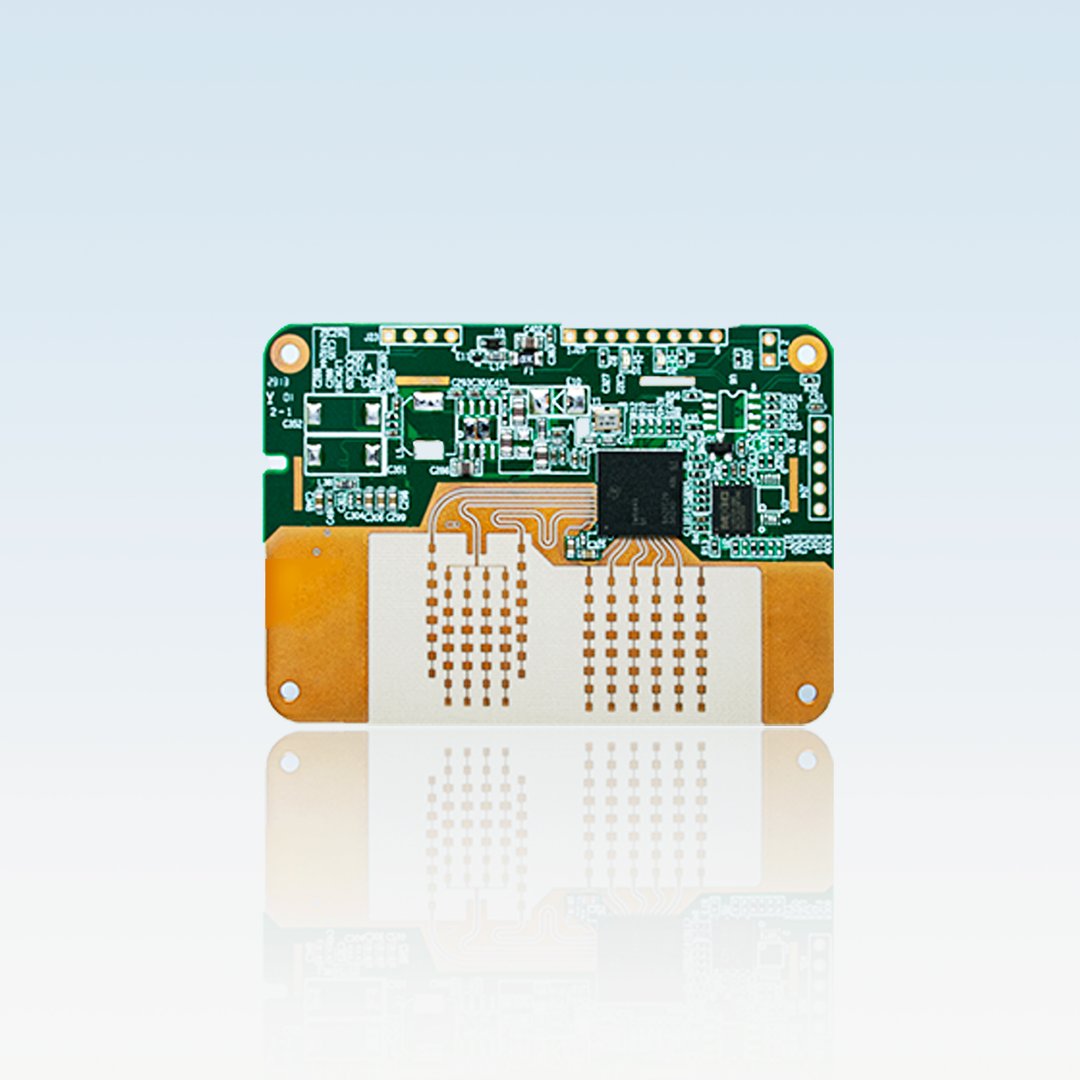

الU200A MMWAVE RADARهو الدقة العاليةمستشعر قياس الارتفاعتم تصميمه خصيصًا لتطبيقات الطائرات بدون طيار وطائرات بدون طيار. تعمل في درجة السيارات77-81GHz MMWAVE BAND، U200A يسلمبيانات الارتفاع في الوقت الحقيقيتصل إلى 200 متر ، مع نطاق قابل للتعديل ودقة ممتازة حتى في الظروف الخارجية الصعبة.
إن التصميم الخفيف والضغوط والقدرة القوية لمكافحة التداخل تجعل U200A حلًا مثاليًا لـالتضاريس التالية ، الهبوط الدقيق ، تحوم منخفضةوالرحلة الآلية الآمنة في البيئات المعقدة.
الميزات الرئيسية
1. تصميم الطائرات بدون طيار
- وحدة مضغوطة وخفيفة الوزن (~ 10g):يقلل من التأثير على حمولة الطائرات بدون طيار
- ملف تعريف نحيف (70 × 50 × 5.5 مم):يدعم سهولة التركيب على الطائرات بدون طيار متعددة الأجنحة
- استهلاك الطاقة المنخفض:متوسط 2W ، مناسب للأنظمة التي تعمل بالبطاريات
2. معلمات الأداء
- نطاق التردد:77 - 81 جيجا هرتز
- نطاق القياس:0.2 - 200 م (قابل للتعديل)
- قرار المسافة:0.8 م
- دقة:± 0.2 م
- FOV:أفقي ± 60 درجة ، عمودي ± 12 °
- الكشف عن السرعة:± 20 م/ث (قابل للتعديل)
- إخراج البيانات:x ، y ، z ، v
- معدل التحديث:ما يصل إلى 20 هرتز (قابل للتعديل)
3. قدرات قياس الارتفاع المتقدمة
- تعليق الارتفاع الدقيق:يحافظ على ارتفاع ثابت في تغيير التضاريس
- التضاريس التالية:يضبط الارتفاع تلقائيًا على ارتفاع أرضي متنوع
- الهبوط الدقيق:يتيح الهبوط الآمن والآلي على وسادات أو علامات
- تحوم المنخفضة:يحسن السلامة من أجل التفتيش الوثيق والتصوير الفوتوغرافي
4. الاتصال والتكامل
- واجهات:TTL القياسي ، CAN / 422 اختياري
- خيارات الطاقة المرنة:5V / 1A ، 12V / 0.5A ، أو 13–30V (اختياري)
- تصميم متوافق مع EMC:يقاوم التداخل في البيئات الصناعية أو الحضرية
5. القدرة على التكيف البيئي
- العملية في جميع الأحوال الجوية:أداء موثوق به في الضباب والمطر والغبار وظروف الإضاءة المتنوعة
- درجة حرارة التشغيل:-40 درجة مئوية ~ +85 درجة مئوية
- تسامح الرطوبة:5 ٪-90 ٪ RH (غير مكثف)
سيناريوهات التطبيق
- 🚁تعليق ارتفاع الطائرات بدون طيار:الحفاظ على ارتفاع الرحلة الدقيق والمستقر
- 🌄التضاريس التالية:التنقل الآلي الآمن على أرض متنوعة
- 🛬الهبوط الدقيق:الهبوط الخاضع للرقابة على أهداف مخصصة
لماذا تختار رادار u200a mmwave؟
- ✅ما يصل إلى 200 متر قياس الارتفاع القابل للتعديللعمليات الطائرات بدون طيار
- ✅77-81 جيجا هرتز فرقة MMWAVEباختراق قوي واستقرار
- ✅تصميم مضغوط وخفيف الوزن ، منخفض الطاقةلسهولة تكامل الطائرات بدون طيار
- ✅ يدعمالتضاريس التالية ، والهبوط الدقيق ، وعقد الارتفاع
- ✅موثوقية جميع الأحوال الجويةللرحلة الآمنة الآلية في ظروف متنوعة
