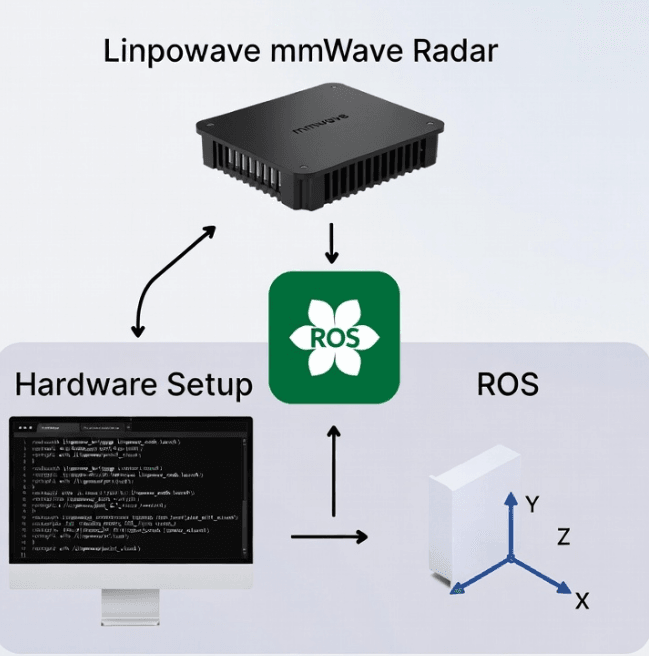

자율 시스템과 지능형 감지에 대한 수요가 계속해서 증가함에 따라 Linpowave mmWave 레이더를 로봇 운영 체제(ROS) 와 통합하는 것이 고급 인식 및 자동화 시스템을 구축하는 데 있어 중요한 단계가 되었습니다.
이 가이드에서는 하드웨어 설정과 드라이버 설치부터 데이터 시각화와 고급 개발까지 모든 단계를 안내합니다.
1. 하드웨어 준비 및 환경 설정
1.1 하드웨어 요구 사항
레이더 모델: Linpowave mmWave 레이더 시리즈(ROS 통신 프로토콜과 호환)
호스트 시스템: Ubuntu 18.04/20.04(ROS Melodic/Noetic) 또는 Ubuntu 22.04(ROS2 Humble)
연결:
레이더-호스트 연결을 위한 USB-시리얼 어댑터(예: FTDI XDS110)
안정적인 독립형 작동을 위한 옵션 5V 3A 전원 공급 장치
1.2 소프트웨어 설치
ROS1 설치(Ubuntu 20.04 예제)
ROS2 설치(Ubuntu 22.04 예제)
호환 소프트웨어 및 SDK 패키지에 대한 자세한 내용은 다음을 방문하세요.
👉 Linpowave SDK 문서
2. Linpowave Radar ROS 드라이버 설치 및 구성
2.1 ROS1 드라이버 설치
Linpowave mmWave ROS 드라이버 저장소를 복제합니다.
사용자 권한 설정
2.2 ROS2 사용자 정의 메시지 정의
ROS2를 사용하는 경우 감지 지점에 대한 사용자 정의 메시지를 정의합니다.
그런 다음 인터페이스를 생성합니다.
3. 데이터 수집 및 처리
3.1 레이더 노드 실행
단일 레이더 설정의 경우:
다중 레이더 구성(좌표 변환 예):
3.2 데이터 파싱 및 저장
PCD 형식으로 레이더 데이터를 저장하려면:
고급 사용자를 위해 Linpowave는 직접 IQ 및 거리-도플러 데이터 분석을 위한 이진 데이터 인터페이스를 제공합니다. 자세한 내용은 다음을 참조하세요.
🔗 Linpowave 기술 문서
4. 시각화 및 고급 개발
4.1 RViz 포인트 클라우드 디스플레이
RViz 실행:
PointCloud2를 추가하고
/linpowave/rscan주제를 선택하세요.시각화 매개변수 구성:
색상 구성표: 강도 또는 높이(Z축)
감쇠 시간: 움직이는 객체의 지속성에 맞게 조정
TF 정렬: 레이더 프레임을 로봇 베이스 프레임에 정렬
4.2 객체 클러스터링 및 추적
레이더 포인트 클라우드는 클러스터링 및 추적을 위해 처리될 수 있습니다.
칼만 필터는 동작 추적에 사용될 수 있습니다.
4.3 오픈소스 통합
OpenPCDet 통합: Linpowave 포인트 클라우드를 ROS 표준 형식으로 변환하고 3D 감지를 수행합니다.
레이더-ROS 브리지: ROS2에서 고처리량 통신을 위해 DDS를 사용합니다.
다중 센서 융합: Linpowave 레이더를 카메라 또는 LiDAR와 결합하여 인지력을 강화합니다.
심층적인 통합 사례는 다음을 참조하세요.
🔗 ROS 위키 문서
🔗 OpenPCDet GitHub
5. 문제 해결
| 문제 | 가능한 원인 | 해결책 |
|---|---|---|
| 레이더 데이터 스트림 없음 | 직렬 권한이 설정되지 않았습니다 | sudo chmod 666 /dev/ttyACM* 실행하세요 |
| RViz에서 포인트 클라우드가 보이지 않습니다. | 잘못된 주제 이름 | /linpowave/rscan 사용하세요 |
| 레이더 프레임 정렬 불량 | TF 변환이 누락되었습니다 | 정적 변환 게시자 추가 |
| 포인트 클라우드의 과도한 노이즈 | 잘못된 구성 | Linpowave 구성 파일에서 CFAR 임계값 조정 |
6. 확장된 응용 프로그램
Linpowave mmWave 레이더는 표준 감지 작업을 넘어 다양한 로봇 공학 분야에서 활용될 수 있습니다.
SLAM 매핑: 레이더 기반 SLAM을 위해 Cartographer 또는 GMapping 과 함께 Linpowave 레이더를 사용하세요.
제스처 인식: 인간의 제스처 제어를 위해 시계열 포인트 클라우드 데이터를 분석합니다.
산업 자동화: 레이더 유도 로봇 팔과 자동 검사 시스템을 위해 ROS Control 과 통합합니다.
Linpowave 레이더 애플리케이션에 대해 자세히 알아보세요.
🔗 린포웨이브 애플리케이션
7. FAQ: Linpowave Radar + ROS 통합
질문 1: Linpowave는 공식 ROS 패키지를 제공합니까?
A: 네. Linpowave는 레이더 구성 및 데이터 스트리밍을 위한 전체 SDK와 함께 오픈 소스 ROS1 및 ROS2 패키지를 제공합니다.
Q2: 레이더 데이터를 실시간으로 시각화하려면 어떻게 해야 하나요?
답변: /linpowave/rscan 과 같은 주제를 시각화하려면 RViz 나 Foxglove Studio를 사용하세요.
질문 3: Linpowave 레이더를 SLAM이나 장애물 회피에 사용할 수 있나요?
A: 물론입니다. Linpowave 레이더는 매핑, 위치 추정 및 실시간 장애물 감지를 가능하게 하는 고밀도 포인트 클라우드 데이터를 제공합니다.
Q4: 노이즈가 많거나 희소한 레이더 데이터를 어떻게 처리하나요?
답변: Linpowave 구성 파일에서 CFAR 임계값을 조정하거나 DBSCAN 클러스터링과 같은 후처리 필터를 사용하세요.
질문 5: 공식 문서와 SDK는 어디에서 볼 수 있나요?
답변: 드라이버, SDK, 통합 튜토리얼은 Linpowave 문서 센터를 방문하세요.
