مع استمرار ازدياد كثافة حركة المرور في المدن، باتت مراقبة المركبات على الطرق متعددة المسارات قصيرة المدى تحديًا رئيسيًا لأنظمة النقل الذكية. غالبًا ما تواجه الكاميرات التقليدية والرادارات منخفضة الدقة صعوبات في هذه الحالات: إذ يمكن أن تؤثر عوامل مثل تداخل المسارات، والحجب، والتداخل البيئي، ومشاكل دقة القياسات قصيرة المدى، على موثوقية البيانات وفعالية تطبيق القانون. يستطيع رادار الموجات المليمترية ، بفضل مزايا الترددات العالية، معالجة هذه المشاكل واحدة تلو الأخرى. فيما يلي، نشرح كل نقطة مهمة بالتفصيل.
1. لماذا تُعدّ المراقبة قصيرة المدى ومتعددة المسارات أمراً صعباً؟
1.1 خلط المسارات
عندما تسير المركبات على مقربة من بعضها البعض في المسارات المتجاورة، غالباً ما تعجز أجهزة الرادار منخفضة الدقة عن التمييز بينها، مما يؤدي إلى عدم دقة إحصائيات السرعة أو الإشغال.
1.2 التداخل البيئي
قد يؤدي المطر والضباب وظروف الإضاءة المنخفضة والظلال وانعكاسات الطريق إلى تقليل موثوقية الكاميرا. كما قد تُصدر أجهزة الرادار منخفضة الجودة إنذارات خاطئة أو تُخطئ الأهداف بسبب انعكاسات المسارات المتعددة.
1.3 دقة المدى القصير
تفقد الرادارات التقليدية المُحسّنة للمسافات الطويلة (200 متر فأكثر) دقة المسافة والسرعة عند مسافة 20-30 مترًا، مما يجعل التمييز بين المسارات أمرًا صعبًا.
2. كيف يحل رادار الموجات المليمترية هذه المشكلات
2.1 دقة عالية في تحديد المدى
تستخدم رادارات الموجات المليمترية إشارات FMCW بتردد 76-81 جيجاهرتز وعرض نطاق ترددي يتراوح عادةً بين 4-5 جيجاهرتز، مما يحقق دقة في المدى تصل إلى مستوى السنتيمتر .
شرح مفصل : مع نطاق ترددي يبلغ 4 جيجاهرتز، تبلغ دقة المدى حوالي 3.75 سم، مما يسمح بفصل المركبات التي يبلغ طولها حوالي 4 أمتار بشكل واضح ومنع التداخل في القياس.
نصيحة عملية : يمكن للمهندسين ضبط عرض نطاق الرادار وفقًا لعرض الممر ومسافة الهدف لتحسين فصل الأهداف المتعددة قصيرة المدى.
2.2 دقة زاوية عالية
باستخدام مصفوفات هوائيات MIMO ، تشكل رادارات الموجات المليمترية حزمًا ضيقة بدقة زاوية منخفضة تصل إلى 2-3 درجة.
شرح : يمكن ربط كل مسار بإحداثيات زاوية الرادار، مما يتيح فصل المركبات بشكل واضح حتى عندما تكون المسافة بين المسارات 3 أمتار فقط.
نصيحة للتنفيذ : زيادة عدد قنوات الهوائي تعمل على تحسين الدقة بشكل أكبر في بيئات حركة المرور الكثيفة.
2.3 قياس سرعة دوبلر
تقيس رادارات الموجات المليمترية السرعة مباشرة عبر تأثير دوبلر، متجنبة الأخطاء الناتجة عن الانسداد أو ظروف الإضاءة التي تؤثر على حساب السرعة القائم على الفيديو.
شرح مفصل : حتى المركبات المتوازية بإحكام تولد قراءات سرعة مستقلة.
التطبيق : يمكن لعتبات السرعة التمييز بين المركبات الثابتة والبطيئة والسريعة، مما يساعد على تحسين إشارات المرور واكتشاف المخالفات.
2.4 تكوين منطقة الاهتمام (ROI)
يمكن أن يكون لكل مسار منطقة اهتمام مخصصة، مما يضمن أن الرادار لا يكتشف إلا داخل المنطقة المحددة ويمنع التداخل بين المسارات.
شرح : يمكن أن تكون مناطق الاهتمام متعددة الأضلاع أو شبكية، وتغطي الممرات بدقة وتستبعد مناطق المشاة أو العوائق.
التحسين : ضبط حدود منطقة الاهتمام باستخدام بيانات السحابة النقطية الأولية والقياسات الميدانية لمنع عمليات الكشف الفائتة أو الخاطئة.
3. التطبيقات العملية
3.1 التقاطعات الحضرية
التحدي : مسارات متعددة، مركبات متقاربة، حافلات أو شاحنات كبيرة تحجب السيارات الصغيرة.
الميزة : يوفر تتبع كل حارة على حدة بيانات موثوقة عن الإشغال والسرعة لإشارات المرور التكيفية.
نصيحة النشر : الميل الطفيف للأسفل بمقدار 10-15 درجة يقلل من تداخل انعكاس الأرض والحاجز.

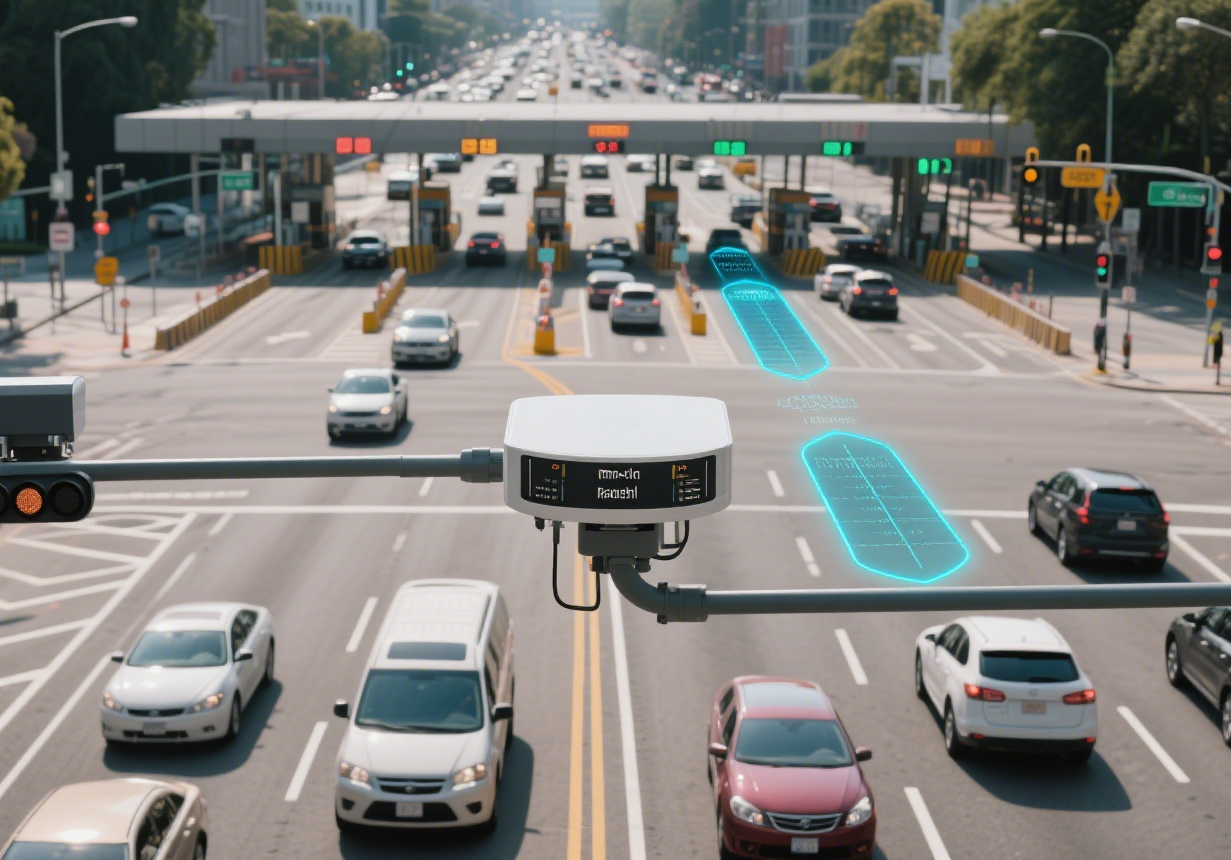

3.2 محطات تحصيل الرسوم ومداخل الطرق السريعة
التحدي : مركبات ذات سرعات وأحجام متفاوتة.
الميزة : يتيح الرادار عالي الدقة تصنيف المسارات المتعددة وقياس السرعة بدقة، مما يمنع اختلاط المركبات منخفضة السرعة مع بيانات السرعة العالية.
التنفيذ : تعيين عتبات سرعة فردية ومنطق إشغال لكل منطقة اهتمام في المسار.
3.3 تطبيق نظام المرور الذكي
التحدي : المراقبة المستمرة في جميع الأحوال الجوية، والكشف عن المخالفات عبر المسارات.
الميزة : يحدد الرادار المركبات باستخدام معلومات دوبلر والزاوية مجتمعة، مما يدعم تطبيق القانون وتحليل البيانات.
4. توصيات التركيب والنشر
ارتفاع التركيب : 2.5-3.5 متر، حسب عرض المسار وعدد المسارات.
زاوية الميل : 10-15 درجة للأسفل لتقليل التشويش على الأرض.
تكوين الشعاع : اضبط مجال الرؤية الأفقي لتغطية كل حارة بشكل مستقل.
معايرة منطقة الاهتمام : استخدم بيانات السحابة النقطية ومسارات المركبات الحقيقية لضمان تغطية كاملة للمسار دون تداخل.
مخرجات البيانات : يدعم واجهات RS485 أو CAN أو Ethernet لأنظمة النقل الذكية، مما يوفر معلومات عن السرعة والإشغال لكل حارة.
5. الأسئلة الشائعة (الأسئلة المتكررة)
س1: هل يمكن لرادار الموجات المليمترية أن يعمل في المطر أو الضباب؟
ج1: نعم. يتميز رادار الموجات المليمترية بقدرة اختراق قوية عبر المطر والضباب، مما يوفر أداءً أكثر استقرارًا من الكاميرات أو أجهزة الاستشعار البصرية.
س2: هل سيتم خلط المركبات في المسارات المجاورة؟
A2: الدقة الزاوية العالية بالإضافة إلى تكوين منطقة الاهتمام تفصل المركبات بشكل فعال في المسارات المجاورة.
س3: ما هي عروض المسارات المناسبة لنشر الرادار؟
A3: تعمل الممرات القياسية التي يبلغ عرضها 3-4 أمتار بشكل جيد لكل منطقة اهتمام؛ ويمكن تقسيم الممرات الأوسع إلى مناطق اهتمام متعددة أو تعديل تكوينات الحزمة.
س4: كيف يتم ضمان الدقة في المدى القصير؟
A4: من خلال ضبط عرض النطاق الترددي، وعتبات CFAR، وتكامل الإطار، وتحسين زوايا التركيب وتصميم الهوائي، يظل الكشف دقيقًا على مسافة 20-50 مترًا.
س5: كيف يتم دمج الرادار مع أنظمة النقل الذكية الحالية؟
A5: يدعم مخرجات RS485 أو CAN أو Ethernet، مما يوفر مباشرة بيانات السرعة والإشغال والتصنيف الخاصة بالمسار لأنظمة إدارة حركة المرور.
6. اعتبارات النشر
عدد الهوائيات والرادارات : بالنسبة للمسارات المتعددة، قد تكون هناك حاجة إلى مصفوفة متعددة الوحدات لضمان الكشف المستقل لكل مسار.
الموقع : يفضل وضع الأعمدة عند التقاطعات أو محطات تحصيل الرسوم أو جوانب المنحدرات للحصول على رؤية واضحة.
إعداد منطقة الاهتمام : استخدم سحابة النقاط الأولية والقياسات الميدانية لمعايرة حدود منطقة الاهتمام بدقة.
ضبط النظام : اضبط معلمات CFAR وخوارزميات تتبع الأهداف المتعددة وفقًا لسرعة وكثافة حركة المرور لتقليل الإنذارات الكاذبة وعمليات الكشف الفائتة.
الصيانة : على الرغم من أن الرادار قوي في جميع الأحوال الجوية، إلا أن الفحص المنتظم للهوائيات ووحدات معالجة الإشارات يضمن موثوقية طويلة الأمد.
7. الخاتمة
يعمل رادار الموجات المليمترية، ذو المدى عالي الدقة، والدقة الزاوية الدقيقة، وقياس سرعة دوبلر، وتكوين منطقة الاهتمام الدقيق ، على حل تحديات المراقبة قصيرة المدى ومتعددة المسارات بشكل فعال.
في التقاطعات الحضرية ومحطات تحصيل الرسوم وسيناريوهات إنفاذ قوانين المرور الذكية، يوفر رادار الموجات المليمترية بيانات موثوقة تدعم إدارة المرور وإنفاذ القوانين وتحليل التدفق.
من خلال الجمع بين ارتفاع التركيب المناسب وزاوية الميل وتكوين الشعاع ومعايرة منطقة الاهتمام ، يمكن الاستفادة الكاملة من أداء الرادار لتحقيق مراقبة حركة المرور عالية الدقة لكل حارة وفي جميع الأحوال الجوية.
