1. Introducción
El monitoreo preciso del nivel de líquido es fundamental para las plantas de tratamiento de aguas residuales y los tanques de procesos industriales. La formación de espuma, un subproducto común de la aireación, las reacciones químicas o los procesos biológicos, representa un desafío único para los sensores tradicionales.
Los sensores ultrasónicos, de flotación y de presión suelen fallar en entornos con mucha espuma, ya que las capas de espuma absorben o dispersan las señales, lo que provoca lecturas falsas, alarmas retrasadas o incluso interrupciones operativas. Por ejemplo, en tanques de aguas residuales municipales aireados, el espesor de la espuma puede variar desde unos pocos centímetros hasta más de 20 cm, lo que dificulta enormemente la monitorización en tiempo real.
Los sensores de radar de ondas milimétricas Linpowave ofrecen una solución robusta. Al combinar ondas de radar de alta frecuencia con procesamiento inteligente de señales, estos sensores detectan la superficie real del líquido bajo la espuma, proporcionando mediciones fiables sin contacto directo. Esto garantiza la estabilidad operativa, reduce el mantenimiento y facilita los sistemas de control automatizados.
2. Desafíos de la interferencia de espuma
2.1 Atenuación y dispersión de la señal
La espuma consiste en burbujas de gas envueltas en películas líquidas, lo que crea una superficie reflectante heterogénea. Esto puede interferir con los sensores convencionales:
Sensores ultrasónicos: Las ondas sonoras pueden ser absorbidas o desviadas, generando lecturas erráticas.
Sensores de presión: Las bolsas de gas atrapadas provocan valores de presión falsos.
Sensores ópticos: Las superficies de espuma irregulares crean reflejos inconsistentes y ruido de medición.
El radar de ondas milimétricas de alta frecuencia (76–81 GHz) puede penetrar parcialmente las capas de espuma y alcanzar el líquido subyacente, lo que mejora significativamente la confiabilidad de la medición.
2.2 Densidad de espuma variable
El espesor y la densidad de la espuma fluctúan debido a la intensidad de la aireación o la dosificación de productos químicos. Los sensores tradicionales no se adaptan rápidamente a estos cambios dinámicos, lo que resulta en lecturas inestables.
Los sensores de radar de ondas milimétricas solucionan este problema mediante umbralización dinámica y procesamiento de eco . Filtran las señales transitorias de las burbujas, lo que garantiza una medición estable y precisa de la superficie del líquido, incluso en tanques aireados y con abundante espuma.
3. Ventajas del radar de ondas milimétricas
3.1 Capacidad de penetración de la espuma
El radar de ondas milimétricas emite ondas electromagnéticas de longitud de onda corta capaces de penetrar capas delgadas de espuma. Esto resulta especialmente valioso en tanques de aguas residuales o productos químicos con rápida formación de espuma.
3.2 Medición sin contacto
La instalación sin contacto previene la acumulación de suciedad y reduce la necesidad de mantenimiento. Los sensores permanecen por encima de la espuma, evitando perturbaciones causadas por la agitación del líquido, la turbulencia o los residuos químicos.
3.3 Procesamiento inteligente de señales
Los sensores Linpowave emplean algoritmos avanzados para distinguir las superficies líquidas reales del ruido:
Filtrado de eco: elimina los reflejos múltiples causados por la espuma.
Detección de picos: identifica la superficie real del líquido.
Algoritmos de promediado: estabilizan lecturas en entornos turbulentos o aireados.
Referencia: Descripción general de los sensores de nivel de radar
4. Aplicaciones industriales y ejemplos
4.1 Plantas de tratamiento de aguas residuales
En los tanques de aguas residuales municipales, la formación de espuma durante la aireación puede variar considerablemente. Los sensores de radar de ondas milimétricas proporcionan:
Control preciso del nivel a pesar de tener espuma espesa o variable.
Prevención de desbordamiento o funcionamiento en seco de bombas , garantizando la seguridad operativa.
Integración perfecta con sistemas SCADA para control automatizado.

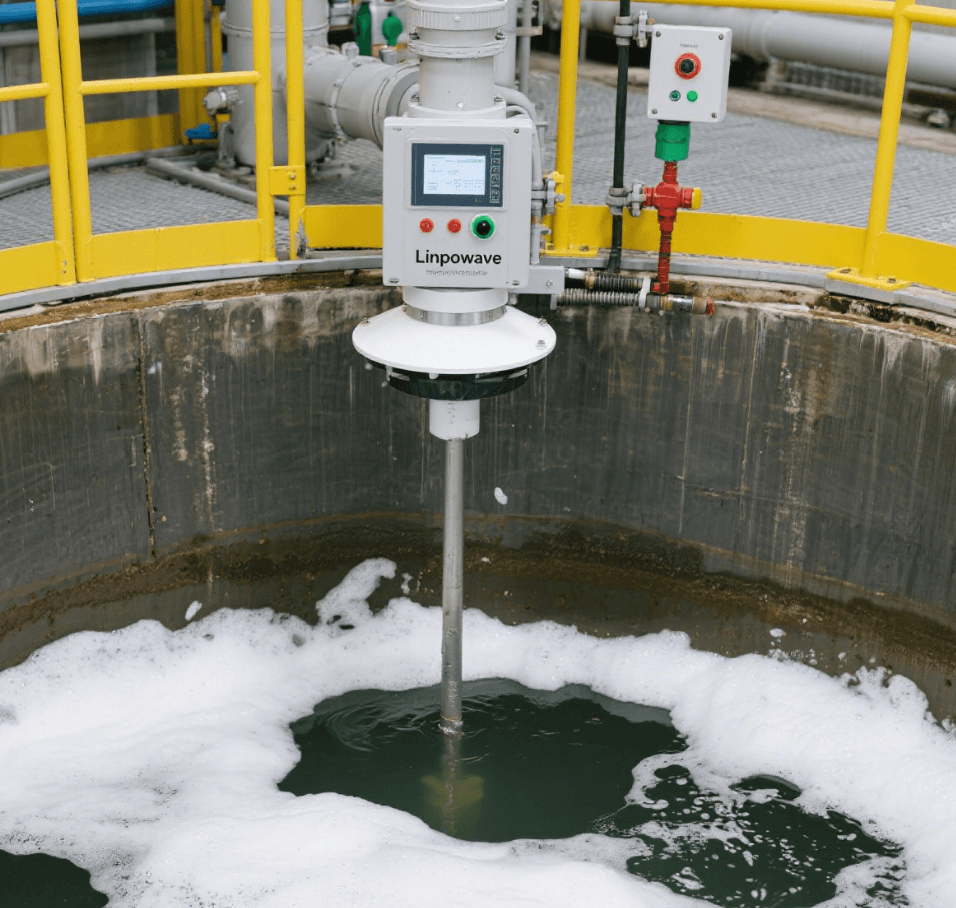

Ejemplo: Una planta de tratamiento de aguas residuales de tamaño mediano en California instaló sensores Linpowave en tanques de aireación con capas de espuma de hasta 15 cm de espesor. El radar mantuvo lecturas estables, lo que redujo los errores de bombeo en un 40 % en comparación con los sensores ultrasónicos anteriores.
4.2 Tanques de proceso químico
Las mezclas químicas espumosas en tanques intermedios plantean un problema similar. Sensores Linpowave:
Garantizar una monitorización continua sin interrupciones por mantenimiento.
Proporcionar datos confiables para la dosificación automatizada de productos químicos, mejorando la consistencia del proceso.
Reducir el tiempo de inactividad debido a la limpieza o reemplazo del sensor.
Ejemplo: En un tanque de reacción de polímero generador de espuma, el radar Linpowave midió los niveles de líquido con precisión durante las fases de alta aireación, manteniendo una precisión de ±5 mm.
5. Recomendaciones prácticas
Ubicación óptima del sensor: instalar en el centro del tanque, evitando paredes y deflectores para minimizar los reflejos falsos.
Ajuste de parámetros: ajuste la ganancia, los umbrales y la configuración de promedios para adaptarse al espesor de la espuma.
Calibración regular: verifique periódicamente las lecturas del sensor con los niveles de referencia para lograr precisión a largo plazo.
Controles de mantenimiento: Sin contacto, inspeccione el área sobre el tanque para detectar polvo, condensación u otras obstrucciones.
Detalles del producto Linpowave
6. Preguntas frecuentes: Interferencia de espuma en la medición de nivel
P1: ¿Puede el espesor de la espuma bloquear completamente las señales de radar de ondas milimétricas?
R: El radar de ondas milimétricas puede penetrar la mayoría de las capas de espuma, de delgadas a moderadas. Una espuma extremadamente densa puede reducir ligeramente la intensidad de la señal, pero el procesamiento inteligente de señales filtra el ruido para mantener la precisión.
P2: ¿Con qué frecuencia se deben calibrar los sensores de radar en tanques ricos en espuma?
R: Se recomienda realizar una calibración cada 6 a 12 meses, dependiendo de la intensidad de la aireación y la composición química, para garantizar lecturas estables.
P3: ¿La agitación del líquido afectará la medición de radar en tanques ricos en espuma?
A: Los sensores de radar sin contacto miden desde arriba y utilizan algoritmos de promedio, minimizando los efectos de la turbulencia y las fluctuaciones de la espuma.
P4: ¿Los sensores de radar de ondas milimétricas son adecuados para todo tipo de aguas residuales?
R: Sí, incluidas las aguas residuales municipales, industriales y químicas, siempre que la espuma se encuentre dentro de los rangos operativos habituales. Para espumas muy inusuales, podría ser necesario ajustar la configuración del sensor.
7. Conclusión
El exceso de espuma en tanques de aguas residuales o químicos representa un desafío importante para la medición precisa del nivel de líquido. Los sensores de radar de ondas milimétricas Linpowave superan estos desafíos mediante:
Radar de alta frecuencia capaz de penetrar capas de espuma
Diseño sin contacto que minimiza el impacto de la suciedad y la turbulencia.
Procesamiento de señales avanzado que garantiza lecturas estables y confiables
La implementación de un radar de ondas milimétricas garantiza un monitoreo preciso y sin necesidad de mantenimiento , mejora la eficiencia operativa, reduce los riesgos y respalda el cumplimiento de las normas regulatorias.
Llamada a la acción: Obtenga más información sobre las soluciones de radar de ondas milimétricas Linpowave para lograr una medición precisa del nivel de líquido en tanques ricos en espuma.
