보이지 않는 적, 숨겨진 신호: RCS 표적 신호 측정은 실제로 무엇을 측정하는가?

blog avatar

Written by

Ningbo Linpowave

Published
2026년 9월 21일
  • 레이다

우리를 따르라

보이지 않는 적, 숨겨진 신호: RCS 표적 신호 측정은 실제로 무엇을 측정하는가?

보이지 않는 적, 숨겨진 신호: RCS 표적 신호 측정은 실제로 무엇을 측정하는가?

집합적인 에코에서 밀리미터 규모의 산란원에 이르기까지, 단일 편광에서 전체 편광에 이르기까지, 그리고 재사용 가능한 시그니처 라이브러리에 이르기까지, 다섯 가지 키워드가 하나의 작동 체인으로 연결됩니다.

타겟-시그니처 엔지니어링 팀 · 읽는 데 약 8분 소요 · 제품 및 솔루션 개요

스텔스는 목표물을 레이더 에 완전히 보이지 않게 만드는 것이 아니라, 반사파를 아래로 밀어내고, 산란시키고, 교란시키는 것입니다. 레이더 단면적(RCS) 측정은 바로 이러한 과정을 수치화하는 것입니다. 반사파가 얼마나 아래로 밀려났는지, 어디로 산란되었는지, 그리고 얼마나 교란되었는지를 정확하게 보여줍니다. 아래 다섯 가지 요소는 하나의 완전한 연결 고리를 이룹니다. 먼저 정확하게 측정하고, 자세히 관찰하고, 물질이 특정 방식으로 반사되는 이유를 이해하고, 편광 정보를 추가로 추출하고, 마지막으로 이 모든 정보를 필요할 때 언제든 활용할 수 있도록 저장하는 것입니다.

1. RCS 측정: 모든 것은 정확한 측정에서 시작됩니다

신뢰할 수 있는 측정이 없으면 이후의 모든 것은 모래 위에 세워진 것과 같습니다. RCS 측정의 핵심은 통제된 환경에서 입사파에 대한 목표물의 후방 산란 강도를 얻는 것입니다. 단위는 일반적으로 제곱미터(m²)이지만, 엔지니어들은 전투기의 수십 제곱미터에 달하는 넓은 영역부터 단일 프로펠러의 아주 작은 반사파까지 광범위한 범위를 포괄할 수 있는 데시벨(dBsm) 단위를 선호합니다.

실제로는 "안테나를 조준하고 빛을 비추기만 하면 된다"는 식의 단순한 접근 방식이 아닙니다. 소규모 사격장이나 야외 사격장에서는 표적을 회전판 위에 놓고 모든 각도에서 빛을 쏘아 측정합니다. 이때 사용되는 주파수 대역은 2~40GHz 이상인 경우가 많습니다. 배경 잡음을 제거하고 금속 구체나 표준 코너 리플렉터와 같은 기준 표적을 사용하여 시스템을 보정해야 합니다. 그렇지 않으면 벽, 지지대, 지면에서 발생하는 미세한 잡음이 측정 결과에 영향을 미칠 수 있습니다. "재현할 수 없는 아름다운 곡선"을 너무나 많이 보아왔는데, 그 원인은 거의 대부분 보정 및 배경 잡음 제어에 있었습니다.

屏幕截图 2026-09-21 101941.png

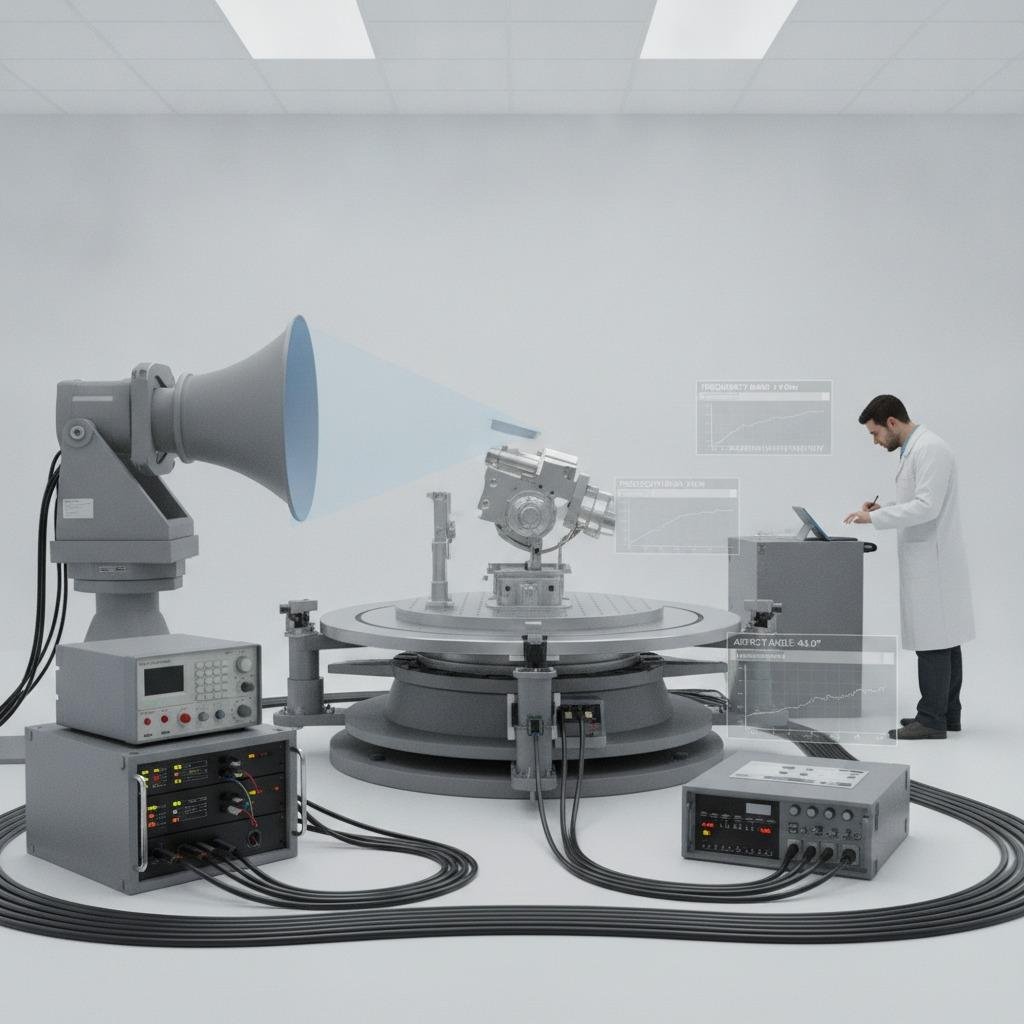

그림 1. 소형/실외 측정 환경에서의 RCS 테스트: 턴테이블을 사용하여 모든 시야각을 스캔하며, 배경 제어 및 교정을 통해 데이터의 신뢰성을 판단합니다.

한 가지 분명히 해야 할 점은 RCS가 목표물의 기하학적 면적이 아니라는 것입니다. RCS는 모양, 재질, 자세, 주파수, 편파를 하나의 수치로 나타내는 등가량입니다. RCS를 정확하게 측정하면 다른 모든 것이 가능해집니다.

2. 마이크로 RCS 신호 분석: 실제로 중요한 것은 어느 부분이 반사되고 있는지 아는 것입니다.

총 RCS 값은 단순히 합산된 값일 뿐이며, 설계자나 운용자에게는 그것만으로는 충분하지 않습니다. 마이크로 RCS 신호 분석은 이와 반대로, 전체 에코를 공간상의 국소 산란원, 즉 산란 중심에 역투영합니다. 항공기에서 밝은 점들은 기체 표면이 아닌 경우가 많으며, 대개 엔진 흡입구, 날개 앞전, 레이돔 이음새, 심지어 리벳 줄과 같은 부분입니다.

일반적으로 사용되는 도구는 ISAR(역합성개구레이더) 영상과 거리-도플러 처리입니다. 이 과정을 통해 목표물을 거리 및 횡방향으로 분해하여 각 산란 중심이 영상 상의 한 지점에 위치하도록 합니다. 가장자리, 공동, 곡면 등에 대한 고주파 근사치를 결합하면 엔지니어는 영상을 보고 "이 부분이 3dB 초과되었으니 재조정해야 한다"라고 말할 수 있습니다. 이 단계는 스텔스 형상화와 결함/이상 탐지에 모두 유용하며, 목표물 인식 알고리즘에 가장 식별력이 높은 특징을 추출하는 데에도 도움이 됩니다.

그림 2. 전체 에코를 밀리미터 크기의 산란원으로 분해: 가장자리, 공동 및 이음매는 2차원 이미지에서 밝은 점으로 나타납니다.

3. 목표물 반사율 특성 분석: 동일한 기체의 각 부위별 반사율이 크게 다른 이유

대개 그 해답은 재질에 있습니다. 대상 표면의 반사율 특성 분석은 표면이 전자기파를 얼마나 강하게 반사하는지를 정량화하여 설계자가 비교할 수 있는 기준을 제공합니다. 금속 표면은 반사율이 1에 가까워 약 0dB 정도로 강하게 반사합니다. 레이더 흡수 소재(RAM)로 코팅된 부분은 반사 신호를 약 -30dB까지 낮출 수 있습니다. 탄소 섬유 복합재는 그 중간에 위치하며 적층 구조, 두께 및 입사각에 따라 반사율이 눈에 띄게 변화합니다.

이 단계에서는 단일 주파수 지점뿐만 아니라 여러 주파수 지점을 관찰합니다. 입사각을 변경하면 반사 방향이 바뀌고, 표면 거칠기가 파장에 가까워지면 산란이 반사에서 확산으로 바뀌며, 코팅 두께를 두껍게 하거나 얇게 하면 흡수 피크가 이동합니다. 이러한 동작들을 분석하면 스텔스 설계가 더 이상 추측에 의존하지 않고 예측 가능하며 반복 가능한 방식으로 이루어질 수 있습니다.

그림 3. 금속, 복합재료 및 RAM의 반사율 대 주파수: 재료가 RCS의 근본적인 스위치 역할을 합니다.

4. 편광 산란 분석: 한쪽 편광만 사용하는 것은 마치 한쪽 눈으로만 고체 물체를 보는 것과 같습니다.

위의 측정값 대부분은 하나의 편광(예: 수평 송신/수신, HH)을 가정합니다. 그러나 실제 목표물은 편광에 매우 민감하여 입사파의 일부를 교차 편광 성분(HV, VH)으로 변환하는데, 이 과정을 탈편광이라고 합니다. 교차 편광 성분에는 목표물의 모양, 방향, 심지어 도체인지 유전체인지와 같은 특징적인 정보가 담겨 있는데, 이는 동일 편광만으로는 알 수 없는 정보입니다.

실제로 우리는 네 가지 기저(HH, HV, VH, VV)를 산란 행렬에 배치한 다음, 이를 푸앵카레 구면에 매핑하여 목표물의 편광 응답을 기술합니다. 그 결과는 구체적입니다. 인공 목표물을 잡음 속에서 식별하고, 금속과 유전체를 구분하며, 분류 및 재밍 방지 성능을 향상시킬 수 있습니다. 한마디로, 편광은 목표물을 "단일 밝기"에서 "구별 가능한 특징들의 집합"으로 바꿔줍니다.

그림 4. 입사파가 목표물을 통과한 후 탈분극됩니다. 산란 행렬과 편광 응답은 동일 편광이 숨기고 있는 것을 드러냅니다.

5. 시그니처 데이터베이스 구축: 하나의 측정값이 데이터가 되고, 만 개의 측정값이 역량이 된다

단일 측정값과 보고서는 시간이 지남에 따라 가치가 떨어지지만, 이를 라이브러리로 저장하면 가치가 누적됩니다. 시그니처 데이터베이스의 기본 아이디어는 간단합니다. 모든 레코드에는 플랫폼 유형/주파수 대역/편광 기준/종횡비/재질 태그와 같은 다차원 메타데이터와 함께 RCS 곡선, 2차원 이미지 및 편광 행렬이 포함됩니다. 이렇게 하면 검색, 비교 및 ​​학습이 모두 가능해집니다.

예를 들어, 전체 측면 RCS 구체를 라이브러리에 바로 저장하면, 실제 운용 중인 자산을 스캔했을 때 과거 기준선과 즉시 비교하여 "무언가 변경되었는가?"를 확인할 수 있습니다. 인식 알고리즘은 더 이상 샘플을 찾아 헤매지 않고 필요에 따라 샘플을 불러올 수 있으며, 시뮬레이션 모델은 실제 특징을 입력받아 스스로 보정하고 오류를 수정할 수 있습니다. 라이브러리가 크고 정확할수록 모든 후속 단계가 훨씬 쉬워집니다.

그림 5. 다차원 태그로 구성된 시그니처 라이브러리는 각 측정값을 검색, 비교 및 ​​학습에 사용할 수 있는 자산으로 변환합니다.

우리는 이 다섯 조각을 하나의 체인으로 만듭니다.

개별적으로 보면 이 다섯 가지 기술은 각각 독립적인 기술이지만, 이들을 결합하면 활용 가능한 표적 시그니처 기능이 됩니다. 당사의 RCSense 표적 시그니처 측정 및 분석 플랫폼은 측정 하드웨어 + 분석 소프트웨어 + 시그니처 라이브러리의 폐쇄 루프로 이 기술들을 연결하여 챔버 교정부터 시그니처 아카이빙까지 전체 과정을 포괄합니다.

정확하게 측정하세요

소형/실외용 RCS 측정 장비로, 전방향 각도 측정 및 금속 구체 교정 기능을 제공하며, 측정 결과는 재현 가능합니다.

자세히 보세요

마이크로 RCS 및 ISAR 2차원 영상은 가장자리, 공동 및 접합부와 같은 산란 중심을 자동으로 찾아냅니다.

자료를 설명하세요

반사율 특성 분석 및 주파수/입사각 스윕을 통해 스텔스 형상 설계에 정량적 기반을 제공합니다.

한 겹 더 짜내세요

형태 및 재질 특성을 추출하는 완전 편광 산란 행렬 및 탈분극 분석.

라이브러리로 저장하세요

검색, 비교 및 ​​인식 알고리즘 학습을 지원하는 멀티 태그 서명 라이브러리입니다.

루프를 닫으세요

실제 특징을 시뮬레이션에 반영하고, 운용 중인 자산을 기준선과 비교하며, 역량을 지속적으로 축적합니다.

측정 데모 예약하기 · RCS Target-Signature 백서 다운로드

결국 RCS 측정의 핵심은 단순히 보기 좋은 수치를 얻는 것이 아닙니다. 그것은 '은밀성과 역은밀성'을 경험적인 차원에서 측정 가능한 것으로 옮기는 데 있습니다. 정확하게 측정하고, 자세히 관찰하고, 소재를 이해하고, 편광을 최대한 활용하고, 이를 마치 라이브러리처럼 저장해 두십시오. 이렇게 연쇄 반응을 일으키면 아무리 조용한 목표물이라도 언제든 다시 사용할 수 있는 카드를 손에 쥐게 되는 것입니다.
