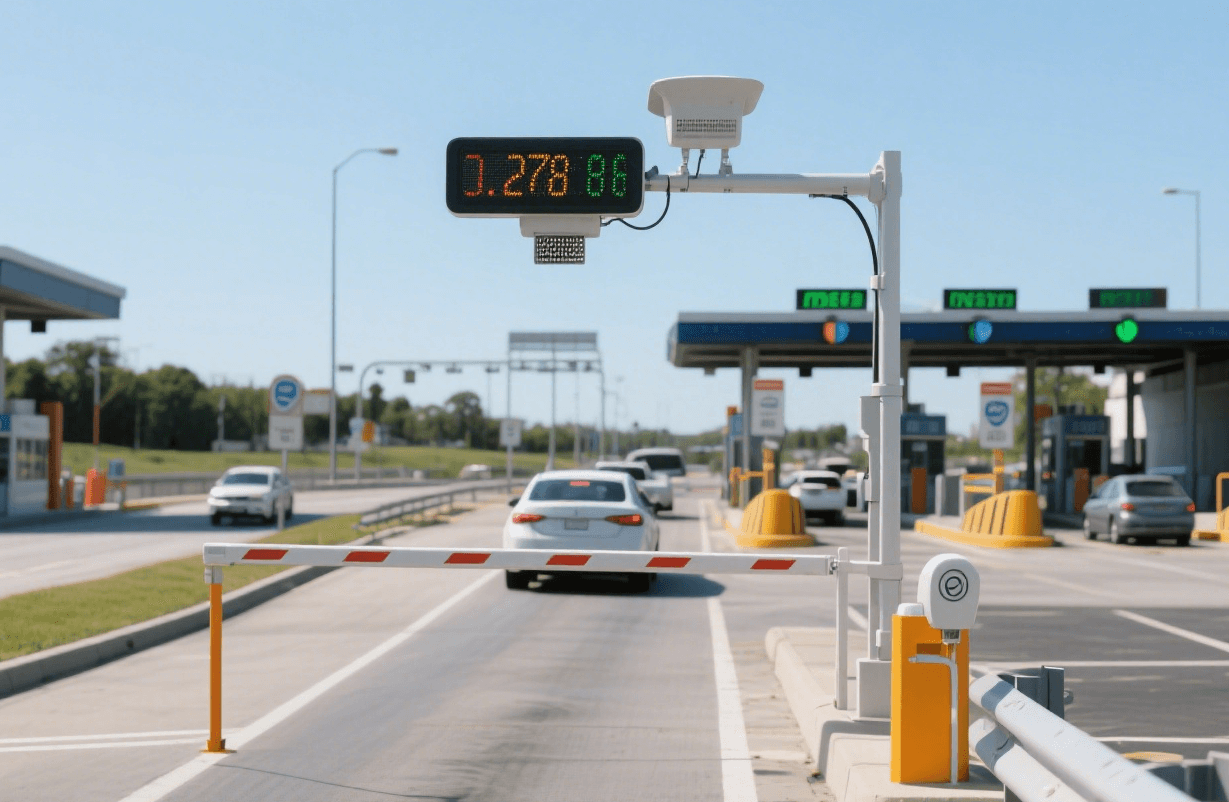

窄门限速检测:毫米波雷达如何实现20-30米范围内的精确单车道测量

在许多现实场景中——例如收费站、停车场入口、校园大门、临时施工区和狭窄的侧车道——精确的单车道速度测量是一项硬性要求。通常,目标条件是

  • 距离范围:20–30米

  • 车道宽度:~3.0–3.5 米

  • 要求:仅检测目标车道,避免跨车道干扰

  • 运行环境:全天候、户外、24/7

本文探讨了77-81 GHz 毫米波雷达如何应对这一挑战,从传感器选择和安装几何到信号处理和干扰缓解。


1. 窄门速度检测为何具有挑战性

实现精确的单车道测量并非易事。常见问题包括:

  1. 波束泄漏——天线旁瓣可能会捕获相邻车道的回波。

  2. 跨车道入口——以一定角度切入的车辆可能会混淆车道分隔。

  3. 多径反射——护栏、水膜和路标可能会产生假峰值。

  4. 低速模糊性——近乎静止的车辆很难与静态杂波区分开。

  5. 大型车辆遮挡——卡车或公共汽车可能会遮挡小型车辆,导致漏检。


2. 传感器和波形选择

  • 频带:77–81 GHz

  • 带宽:≥ 1 GHz,可实现精细距离分辨率(ΔR ≈ c / 2B)

  • 天线视场:水平8-12°主瓣,垂直8-15°

  • 帧率:≥20Hz(城区),≥40Hz(高速公路)

  • 角度估计:至少 3 个 Rx 通道;最好使用 4-6 个 Rx 和高分辨率算法(MUSIC、MVDR 或 3D FFT)

  • 波形:双斜率调制的FMCW(近距离杂波抑制+远距离SNR提升)

径向速度方程:

vr=c⋅fd2fcv_r = \frac{c \cdot f_d}{2 f_c}

对于fc=77 GHzf_c = 77 \, \text{GHz} 和多普勒频移fd=1000 Hzf_d = 1000 \, \text{Hz} ,我们得到vr≈1.95 m/s≈7 km/hv_r \approx 1.95 \, \text{m/s} \approx 7 \, \text{km/h}


3. 推荐的安装几何形状

为了尽量减少跨车道干扰:

  • 安装高度:3.2–3.8米

  • 倾斜角度:向下-10°至-15°

  • 偏航角:0–5°,与车道方向一致

  • 横向偏移:距车道中心线 1.0–1.5 米(安装在路边)

  • 有效目标区域:距离安装点约 25 米处

这种设置确保雷达的主瓣仅覆盖目标车道。


4. 感兴趣区域(ROI)设计

定义数据 ROI 掩码以过滤掉不需要的检测:

  • 距离门:18–32米

  • 角度门:中心±(FOV/2 – 1°)

  • 速度门:1-150公里/小时

  • 轨迹一致性:Δθ/Δt < 3°/s;强制距离/速度连续性

实用提示:在初始数据收集时从广泛的 ROI 开始,然后根据离线分析逐渐缩小范围。


5.信号处理和跟踪

加工链:

混合 → 距离FFT → 多普勒FFT → CFAR → 角度谱 → 点云 → 跟踪

单车道可靠性增强:

  • 车道优先跟踪:对远离车道中心线的检测进行惩罚。

  • 多帧确认:要求轨迹连续后再进行报告。

  • 一致性检查:拒绝 RCS 不稳定或尺寸波动的物体。

  • 背景图:了解静态杂乱模式并将其减去。


6. 干扰缓解

  • 雨/雾:提高CFAR阈值,并应用多帧确认。

  • 多路径:使用窄垂直视野,优化倾斜角度。

  • 遮挡:预测 0.3-0.6 秒的隐藏目标,以避免突然丢失。

  • 雷达间干扰:交错帧定时和调制斜率。


7. 部署和校准清单

安装前:勘察位置,确认电源(12–24 VDC)和通信接口(RS485/CAN/以太网)。

安装后

  1. 将角反射器放置在25米车道中心进行校准。

  2. 通过沿车道边缘驾驶测试车辆来验证视野。

  3. 运行宽 ROI 30 分钟,然后调整 ROI。

  4. 与后端系统同步时间(NTP)并协调帧。


8.评估指标

  • 速度误差(MAE) :≤±1.5公里/小时(20-80公里/小时),≤±2.5公里/小时(>80公里/小时)

  • 车道准确率:≥98%

  • 误报率:≤0.5%/千辆车

  • 漏检率:≤1.0%

  • 首次锁定时间:对于速度 >20 公里/小时的目标,≤ 200 毫秒

  • 24小时稳定性:连续运行,无重置或中断


9.与其他技术的比较

  • 基于视觉的系统:在夜间/雨天/雾天较弱;对照明敏感。

  • 感应线圈:准确但需要挖掘道路;灵活性较差。

  • 最佳实践:使用雷达进行速度+车道分离,使用视觉进行车牌识别


10. 与 ITS 和 VMS 集成

  • 接口:RS485、CAN、以太网(UDP/TCP/MQTT/REST)

  • 数据字段: {lane_id, timestamp, speed_kmh, range_m, snr_db, track_id, confidence}

  • 应用:超速警告、自适应交通灯、拥堵管理


11. 常见问题解答

问题 1:它能处理 2.8 米窄道吗?
是的,水平视野较窄(~8°)或投资回报率较窄。

Q2:摩托车或自行车呢?
雷达可以使用 RCS、轨迹和速度模式将它们分开;与视觉的融合可以改善分类。

问题 3:为什么 <10 米时精度较低?
近距离泄漏和旁瓣占主导地位;通过倾斜调整和近距离抑制解决。

Q4:为什么大雨时速度会发生波动?
增加 CFAR 阈值,使用多帧验证,并根据雨天情况调整参数。


结论

配置良好的77–81 GHz 毫米波雷达可以实现精确的单车道窄门速度检测。通过精心控制安装几何形状、ROI 设计和信号处理,即使在严苛的室外条件下,集成商也能实现高精度(车道分离率≥98%)。

该技术目前已在收费站、智能停车场和交通监控点部署,无需进行昂贵的道路改造即可提供灵活、可靠、全天候的速度检测。
